產品說明

供電電壓：DC5V, 12V~24V可選（訂貨注明所需電壓）
單個外形尺寸：122*70*24mm 單個包裝尺寸：135*80*55mm
單個凈重：190g 單個毛重：226 g
額定功率：2.2W 輸出：一組或兩組SPI信號
功能特點 具有長度設置功能；內置多種模式可供選擇；具有掉電記憶功能；128*128*128級灰度。采用射頻無線控制
支持芯片型號：HL1903、LPD6803、WS2811、TM1803、TM1809 等等（訂貨注明芯片型號）。
外箱尺寸：570*420*290mm/100臺

HC008控制器適合于UCS1903(TM1804、TM1809等)輸出直接驅動LED的應用場合，可廣泛應用于燈箱廣告、舞臺布景、家居裝飾等；具有接線方便，使用簡單等優點；具有記憶存儲功能；可通過射頻遙控進行模式選擇，亮度調節，速度調節等燈光動態變化效果。同時可以連接多個控制器進行同步控制，不斷擴展輸出通道，以實現更多的調光或各種程序變化效果。

性能參數

 ● 工作溫度：-20-60℃

● 供電電壓：DC5V, 12V~24V可選（訂貨注明所需電壓）
● 工作電流：<60mA

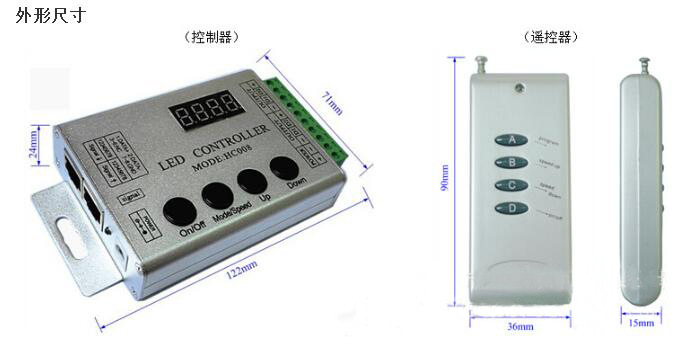

● 控制器尺寸：L122×W71×H24mm
● 遙控器尺寸：L90×W36×H15mm
● 包裝盒尺寸：L135×W80×H55mm
● 凈重：190g
● 毛重：226g
● 效果模式：133種
● 最大控制點數：低速：1024點；高速：2048點
● 可控制IC型號：TM1803,TM1804,TM1809,UCS1903等，（訂貨時需注明型號）

功能說明

●連接好燈條線，再接電源線；上電前確保連接線之間無短路現象。上電后進行以下設置。
●開機狀態下先按 “On/off”鍵關機（關機狀態下才能設置菜單）。
同時按下“UP”、“DOWN”兩個按鍵一次，此時數碼管點亮，這時在按下“Mode/Speed”鍵就可以進入菜單設置畫面。
●第一個畫面為控制器“高速、低速設置”數碼管顯示“S-HI”或“S-LO”， 按“UP”和“DOWN”來選擇（燈條上的IC接的是高速模式選擇“S-HI”，低速模式選擇“S-LO”）,出廠默認為高速模式。
●繼續按“Mode/Speed”鍵進入第二個畫面“控制點數設置”，此時數碼管顯示的4位數字為控制點數大小，通過“UP”和“DOWN”來加減控制點數（長按可以快速調節），出廠默認為50。
●設置完后，按“On/off”鍵“保存”并退出。

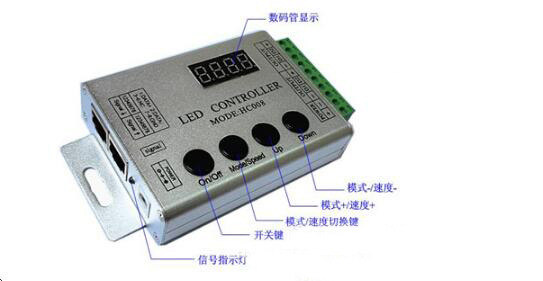

●控制器面板上共有4個按鍵，各按鍵功能如下:

★ On/off：開機/關機。
★ Mode/Speed ：模式調節/速度調節功能的切換（數碼管第一位顯示H為模式調節，顯示S為速度調節）
★ UP：模式+/速度+，當處于模式調節功能時為模式加鍵，處于速度調節功能時該鍵為速度加快。
★ DOWN：模式-/速度-，當處于模式調節功能時為模式減，處于速度調節功能時該鍵為速度減慢。
注：控制器上電后，紅色指示燈將點亮，綠色指示燈會在每次按鍵時閃一下。
●采用無線射頻控制，遙控器上共有4個按鍵，各按鍵功能如下：

A : 模式/速度功能切換鍵，進行模式或速度控制的選擇。
B: 模式加/速度加快鍵，當處于模式控制功能時進行模式加，
    處于速度控制功能時進行速度加快。
C: 模式減/速度減慢鍵，當處于模式控制功能時進行模式減，
   處于速度控制功能時進行速度減慢。
D: ON/OFF開關鍵，任何時刻可開啟或關閉負載輸出

●同步控制器系統說明

    同步控制系統可由任意數量的控制器連接而成，每臺控制器跟隨第一臺主控實現永久同步變化，無延時。
幾臺控制器按接線圖連接好后，分控不必做任何設置，只需開啟主控，分控就會按照主控的速度和模式變化（剛上電時可能會出現不同步現象，此時可以對主控關掉再重新開啟即可實現同步）。主控處于開啟狀態，并且分控也正常工作時分控上的綠色信號燈會閃爍，其數碼上顯示當前在運行的模式。

●第133模式（自定義組合模式）操作說明：(符號*表示未知數字)
此模式為一個可編輯組合模式，可以編輯2~20個場景（第1到132中的模式）組合成一個循環模式，每一個模式可以設置單獨的變化速度，自動識別設置的模式個數并自動循環播放。
（1）、在關機狀態下同時按下“Mode/Speed”、“Up”兩個按鍵一次進入編輯菜單點亮并顯示“-01-”,“-**-”此畫面表示當前編輯的場景序號，此時可以通過“+”、“-”鍵來選擇要編輯的場景序號。

（2）選好要編輯的場景序號后，按“Mode/Speed”鍵一次將顯示“H***”，表示當前場景設置的模式，此時可以通過“+”、“-”鍵來選擇要編輯的場景變化模式，并可以通過燈條來觀察當前效果。當數碼管顯示“H000”時表示此場景未設置模式。

（3）選擇好模式后，再按“Mode/Speed”鍵一次將顯示“S0**”，表示當前場景模式的速度，此時可以通過“+”、“-”鍵來此場景模式變化的速度，可以通過燈條來觀察當前模式變化速度。
（4）選擇好速度后，再按一次“Mode/Speed”鍵，將回到場景序號選擇畫面“-**-”。此時可以通過“+”、“-”鍵來選擇下一個需要編輯的場景，或是按“On/Off”鍵退出并保存設置。

注意事項：當設置的場景少于20個時，場景要從第一個序號開始（因為第133模式運行時是從場景“01”開始運行），并未設置場景的模式需要設置成“H000”。如需要設置5個場景組合成第133模式，進入編輯菜單后編輯“01”到“05”場景各自的模式和速度（編輯時可不按順序），編輯好后需要檢查下“06”場景的模式是否為“H000”，如果不是可通過“+”、“-”鍵來改變。

連接示意圖

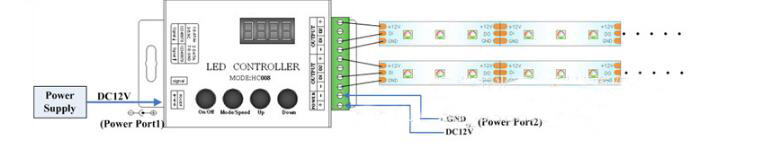

應用電路1：

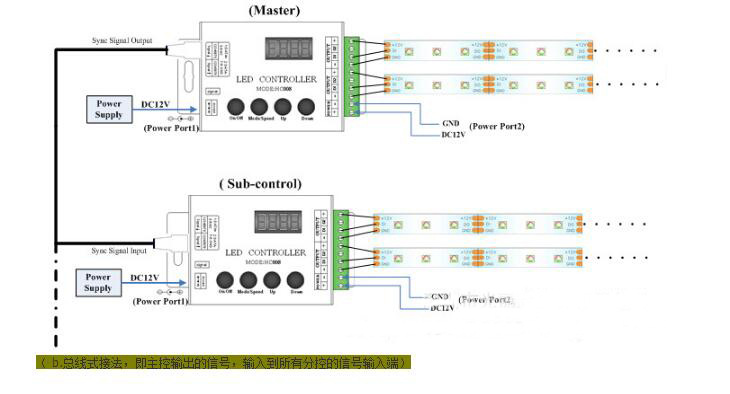

應用電路2：多機同步功能應用（每個控制器可以單獨供電，也可以共用電源）



（ a.級聯式接法，即主控的輸出信號到下分控的輸入，此分控的輸出信號再接到下一分控輸入）


（ b.總線式接法，即主控輸出的信號，輸入到所有分控的信號輸入端）
