智能外控表面貼裝SMD型LED

型號: SK6805-2427

1.產品概述:

SK6805-2427是一個集控制電路與發光電路于一體的智能外控LED光源。其外型與一個5050LED燈珠相同，每個元件即為一個像素點。像素點內部包含了智能數字接口數據鎖存信號整形放大驅動電路，電源穩壓電路，內置恒流電路，

高精度RC振蕩器，輸出驅動采用專利PWM技術，有效保證了像素點內光的顏色高一致性。

數據協議采用單極性歸零碼的通訊方式，像素點在上電復位以后，DIN端接受從控制器傳輸過來的數據，首先送過來的24bit數據被第一個像素點提取后，送到像素點內部的數據鎖存器，剩余的數據經過內部整形處理電路整形放大后通過DO端口開始轉發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少24bit。像素點采用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。

LED具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功率，超長壽命等優點。將控制電路集成于LED上面，電路變得更加簡單，體積小，安裝更加簡便。

3.特性說明:

●TopSMD內部集成高質量外控單線串行級聯恒流IC；

●控制電路與芯片集成在SMD 5050元器件中，構成一個完整的外控像素點,色溫效果均勻且一致性高。

●內置數據整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。

●內置上電復位和掉電復位電路，上電不亮燈；

●灰度調節電路（256級灰度可調），

●紅光驅動特殊處理，配色更均衡，

●單線數據傳輸，可無限級聯。

●整形轉發強化技術，兩點間傳輸距離超過10M.

●數據傳輸頻率可達800Kbps，當刷新速率30幀/秒時，級聯數不小于1024點。

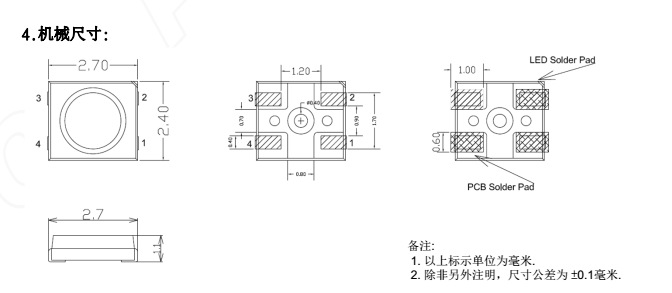

3.注意事項

3.1. 灰塵與清潔

LED的表面是采用硅樹膠封裝的, 硅樹脂對于LED的光學系統和抗老化性能都起到很好的保護作用. 可是, 硅樹脂質柔軟,

易粘灰塵, 因此, 要保持作業環境的潔凈. 當然, 在LED表面有一定限度內的塵埃, 也不會影響到發光亮度, 但我們仍應避免塵埃落到LED表面. 打開包裝袋的就優先使用, 安裝過LED的組件應存放在干凈的容器中等.

在LED表面需要清潔時, 如果使用三氯乙烯或者丙酮等溶液會出現使LED表面溶解等現象.

不可使用具用溶解性的溶液清潔LED, 可使用一此異丙基的溶液, 在使用任何清潔溶液之前都應確認是否會對LED有溶解作用.

請不要用超聲波的方法清潔LED，如果產品必須使用超聲波，那么就要評估影響LED的一些參數，如超聲波功率，烘烤的時間和裝配的條件等，在清潔之前必須試運行，確認是否會影響到LED。

3.2. 防潮包裝

將LED包裝在鋁膜的袋中是為了避免LED在運輸和儲存時吸收濕氣，在包裝袋中放有干燥劑，以吸收濕氣。如果LED吸收了水氣，那么在LED過回流焊時，水氣就會蒸發而膨脹，有可能使膠體與支架脫離以及損害LED的光學系統。由于這個原因，

防濕包裝是為了使包裝袋內避免有濕氣。

3.3. 儲存

為了避免LED吸濕，應將散裝或貼過帶的LED貯存在干燥箱或帶有干燥劑的容器中，另外，也可在以下的環境中短時間儲存:

使用LED時，在打開鋁膜靜電袋以后應很快進行焊接，對于剩余的LED應再次封口包裝。打開鋁膜袋子后的LED，應在1小時內完成回流焊接。

如果需要烘烤，請參考以下的烘烤溫度：

在70℃±5℃的烤箱中烘烤不少于24小時。
