HD107S/APA107S智能點控燈珠

1. 產品特性/功能描述

  HD107S/APA107S是一個恒定電流LED驅動器，它主要為室內/外LED顯示屏，和裝飾性LED照明系統而設計，非常適合用于需要接力串接的LED照明系統， HD107S/APA107S擁有3個獨立的輸出驅動通道，每個通道均能實現獨立的256級PWM灰度控制，可在不改變LED發光色彩的條件下實現256級LED灰度控制，輸出最大18mA的恒定LED驅動電流， HD107S/APA107S內部包含串聯移位寄存器，數據鎖存器，輸出寄存器，帶隙基準電壓源，內部振蕩器和可編程恒定電流驅動器。從SDI數據輸入的串行數據在CKI時鐘信號的上升沿被讀入到芯片內部的數據移位寄存器中，輸入的時鐘信號和LED灰度控制信號在芯片內部經過時鐘數據再生電路整形后在CKO和SDO端輸出，以使芯片能夠接力串接工作。當POL=“0”時，輸出極性反轉， HD107S/APA107S工作如同一個PWM控制器，能夠驅動外接的開關或者電路驅動高亮度的LED，并實現大功率LED的256級灰度控制。 HD107S/APA107S的2-線傳輸控制協議具有速度快，可靠性高，灰度數據同步刷新等特點，能夠最大限度的降低系統成本，非常適合用于低成本的LED裝飾照明系統。高達6KV的ESD性能使得產品的可靠性更高，降低了對生產，安裝環境的要求。

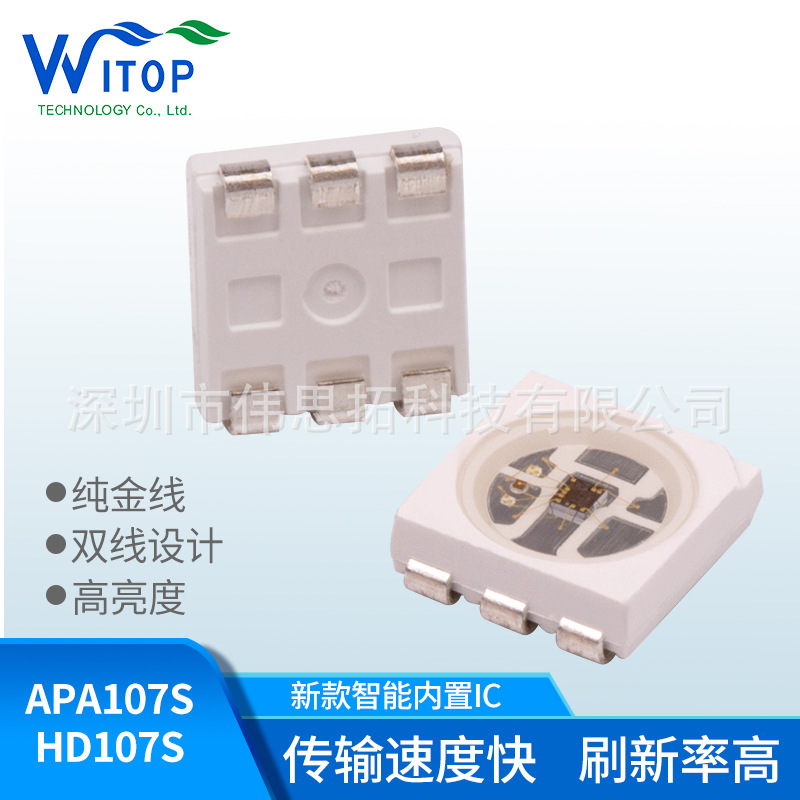

 HD107S/APA107S提供5050LED封裝，其使用溫?范圍為-40~70℃。

? 3?可編程恒定電?輸出，電?固定18mA

? 輸出電流不隨驅動級輸出電壓改變而改變

? IC輸入電壓5~6.5V

? 集成電源電壓反接保護，最高可承受6V反向電壓

? 8位 PWM灰度控制，單通道能獨立顯示256級灰度

? 數據傳輸頻率高，最高支持30MHz頻率，可以做到無限級聯

? 具備free run 能力，在灰度數據寫后芯片能根據灰度數據而自動調整輸出，而不需再做其它的控制

? Schmitt觸發器輸入

? ESD HBM 高達6KV

? 通信協議兼容

? 支持各名廠商控制器通用

? 供貨長期穩定

2. 產品用途/應用

? Led點光源 , Led像素屏 ,.

? Led幻彩軟燈帶 , Led幻彩硬燈條 .

? Led幻彩跑馬燈, Led幻彩護欄管.

? Led幻彩模組燈, Led幻彩燈? .
