概述
反激型LED驅動器比較通用，因?yàn)樵摻Y(jié)構可以用于輸入電壓高于或低于所要求的輸出電壓。此外，當反激電路工作在非連續電感電流模式時，能夠保持LED電流恒定，無需額外的控制回路。本應用筆記所描述的電路基于高度集成的MAX16802 PWM LED驅動器IC。
應用
LED軌道照明
通用LED照明設備
特性
- 10.8V至24V輸入電壓范圍
- 為單個3.3V LED供電，提供350mA (典型)電流(其它LED配置結構，請按照設計步驟進行設計)
- 29V (典型值)陽極對地的最大開路電壓
- 262kHz開關頻率
- 逐周期限流
- 通/斷控制輸入
- 允許使用低頻PWM信號調節亮度
- 可以調整電路以適應多種形式的串聯、并聯LED配置

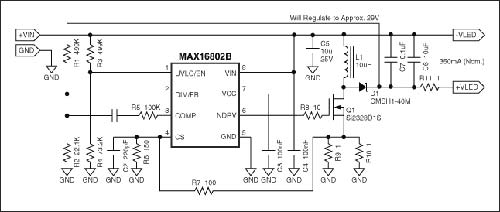

典型應用電路
注意：當+VLED和-VLED不與LED連接時，請勿給電路供電。
元件列表
Designation Qty. Description
C1 1 1nF ±10%, 50V X7R ceramic capacitor (0603) TDK C1608X7R1H102K
C2 1 220pF ±10%, 50V X7R ceramic capacitor (0603) TDK C1608X7R1H221K
C3, C4, C7 3 0.1μF ±10%, 50V X7R ceramic capacitor (0603) TDK C1608X7R1H104
C5 1 10μF ±10%, 25V X7R ceramic capacitor (1206) TDK
C6 1 10μF ±10%, 16V X7R ceramic capacitor (1206) TDK C3216X7R1C475K
D1 1 40V, 1A Schottky diode (SMA) CMSH1-40M Central Semiconductor
L1 1 10μH inductor Coilcraft DO3308P-103
Q1 1 40V, 0.045W MOSFET Vishay Si2328DS
R1, R3 2 499k ±1% resistor (0603)
R2 1 22.1k ±1% resistor (0603)
R4 1 73.2k ±1% resistor (0603)
R5 1 100k ±5% resistor (0603)
R6 1 150 ±1% resistor (0603)
R7 1 100 ±1% resistor (0603)
R8 1 10 ±5% resistor (0603)
R9, R10 2 1 ±1% resistor (0805)
R11 1 1 ±1% resistor (0805)
U1 1 PWM IC Maxim: MAX16802AEUA (8-pin μMAX?)
