由于傳統的冷陰極管是利用交流驅動，所以在整個的驅動線路較為復雜，并且需要INVERTER(反向器)，將產品機構中所使用的直流電，轉換成高壓交流電來驅動，所以，在低耗電、電路簡單化、演色要求下，在中小面板的部分，采用白光LED來作為背光源已經相當普及了，并且白光LED除了有體積小、高亮度的優點外，驅動電路也較冷陰極管簡單。在多色LED電路驅動設計部分，大部分都是利用場序交互點燈的驅動方式，藉此得以形成所謂的「Field Sequence」。好處是，可以讓多色LED與液晶面板的Sub-Pixel、彩色濾光片來達到同步，達到更廣的色彩表現范圍，不過就整體結構的部分，需要搭配多色LED重新設計，因?yàn)榘?，?dǎo)光板、色轉換電路等等，傳統的部分元件都需要重新開發，雖然原件的材料上沒有太大不同，但是結構上卻需要配合LED的點光源特性重新設計。

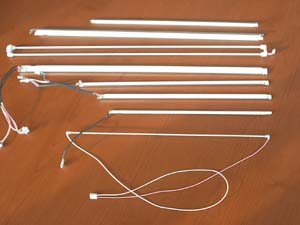

圖說：由于傳統的冷陰極管是利用交流驅動，所以在整個的驅動線路較為復雜，并且需要INVERTER，將產品機構中所使用的直流電，轉換成高壓交流電來驅動。（Dawoouv）

依需求發展出多元化的驅動方式

對于驅動白光LED來說，電路本身需要供給白光LED固定的電壓或固定的電流，而當可攜式產品開始運作后，就會產生電壓下降的現象，因而需要升壓元件來進行升壓、穩壓。大部分的電路設計多采用電容來維持穩壓，這是考慮到避免升壓零件工作時，對于射頻帶來一些影響，所以，就整體的電路來說，穩壓設計是相當重要的設計，來提供白光LED驅動所需要穩定電壓電流，而就對于白光LED驅動的部分，在本身的電路設計上，也發展出多元化的驅動方式，保護相關元件以及提供所需的亮度。

因?yàn)長ED的特性是利用電流來驅動的特性，所以LED的亮度表現與順向電流有等比的依存關系，所以對于LED亮度的調整就必須有效的控制順向電流變化，目前可以利用調整電流檢測電阻，以及整流電阻來達到控制順向電流。

采用整流電阻的目的是確保順向電流都能夠流向LED芯片，不過這樣的做法會因?yàn)轫樝螂妷旱母淖儯绊戫樝螂娏鞯膹?qiáng)弱，會造成順向電壓的改變有很多因素，例如溫度等等，這些都會使得LED亮度受到影響，產生功耗的浪費以及縮短電池的壽命。

圖說：LED的特性是利用電流來驅動的特性，所以LED的亮度表現與順向電流有等比的依存關系。（www.led365.com）

然而采用整電流檢測電阻來確保順向電流變化的做法，相較之下是比較好的，因?yàn)槭褂秒娏鳈z測電阻可以確保流向LED的順向電流，也因此可以消除順向電壓變化所帶來的影響，如果期望改變LED順向電流的話，只需調整電流檢測電阻即可，不需要對整個輸入電源進行改變。另一個好處是，如果驅動多個LED時，只需要將多個LED進行串聯，因?yàn)殡娏鳈z測電阻的作用關系，因此也可以確保流入每個LED的電流都是固定的，但是這樣的做法對于并聯的LED，并不適當，因?yàn)楸仨氃诿總€(gè)并聯的LED中安置一個電流檢測電阻，當然缺點就是成本會因此而增加，并且效率也會大打折扣，當然也會影響電池的使用壽命。

所以事實上，設計完善的LED驅動電路，不僅僅是確保LED的亮度能夠維持，更重要的是能夠保護電池的使用壽命，來增加可攜式產品在無來電源情況下的使用時間。另外還有一點是相當重要的，因?yàn)橐话愣际抢幂敵龉β食暂斎牍β?，來判定電源效率，但是?duì)于LED驅動而言，在期望獲得亮度的情況下來定義輸入功率，所以并不能采用輸出功率除以輸入功率的方式，而是必須將LED功率除以輸入功率，所得到的結果才是正確的效率測量。

圖說：LED的特性是利用電流來驅動的特性，所以LED的亮度表現與順向電流有等比的依存關系。（www.strong-hand.com）
