北京飯店宴會廳是國內外著名的仿古建筑，距今已有100年的歷史，中華人民共和國成立時開國第一宴就在此廳舉行，北京飯店于1999年對宴會廳進行全面改造。要求保持原有的風貌，所有的音響設備要求隱藏，以免破壞整體裝修風格。因為整個大廳雕龍畫鳳、金碧輝煌，這樣就給擴聲系統的設計帶來很大的局限性，在做擴聲系統的同時，宴會廳的建筑聲學系統也是改造中的一項重要環節，以上系統是如何解決的呢?現介紹如下：

1　建筑聲學

　　宴會廳是仿古建筑，長50m，寬45m，高12m，四壁地板與吊頂都是硬面裝飾，均為硬反射，為了控制廳內混響時間，經與多方協商，采取如下一系列的建聲處理。

1．1石膏穿孔板吊頂：穿孔率P≥10％，上鋪50厚玻璃棉，因為大廳很高，頂上有些花飾造型。一部分不能用穿孔板，只能在石膏板上面鋪50厚的玻璃棉，以增加大面積共振吸收，控制過長的低頻混響時間。

1．2宴會廳有鏡框式舞臺口，舞臺內部空間也要做建聲處理，因此在墻和頂上做了大面積FC穿孔板，穿孔率為P≥15％，板后鋪50厚玻璃棉。這有利于控制舞臺空間內部的混響時間，提高擴聲系統的傳聲增益和語言清晰度，改善演員和演講者的聽聞條件。

1．3這次改建中，業主原擬將國內著名畫家的一幅大作置于宴會廳的后墻上，而大幅國畫的裝裱背面需要硬板做襯托，這將給擴聲系統帶來嚴重的長延時反射聲。經過陳述利害，采納了將國畫改置他廳，本廳后墻上還增加了一部分軟包吸聲面，聲音效果得到相當?shù)母挠^。

1．4空場混響時間

　　經過上述努力在裝修設計師奚聘白先生的協助下順利完成了宴會廳的設計和裝飾工作，并進行了空場混響時間測量。測量時廳內沒有人員，也沒有桌椅，這與通常的觀眾廳不同，因為觀眾廳內作空場混響時間測量時沒有觀眾，但大量的桌椅也形成了可觀的聲吸收。本廳實測空場混響時間如下：一

　　在宴會廳正常使用的情況下，無論是宴會、集會還是演出，以500人左右的活動估算，中頻混響時間約在2．2秒左右。大廳里沒有嚴重的回聲、顫動回聲和聲聚焦等音質缺陷，作為近半個世紀以前的建筑，當時沒有條件嚴格控制聲學環境，今天在維持原貌的情況下改建，能做到這樣的結果，也算沒有辜負各方的協調工作，同時也為擴聲系統的正常發揮提供了可靠的先決條件。

2　擴聲系統

　　宴會廳改建前的擴聲系統是吸頂揚聲器，在高頂棚、大空間和長混響的宴會廳里，方向性極差酌吸頂揚聲器很難給出較高清晰滿意的聲音效果。

　　本次設計中揚聲器系統以集中式為主，為了適應研討會傳聲器位置可能會在宴會廳內大范圍移動的特點，又在多點上分散式布置了一些輔助揚聲器。

2．1揚聲器布置和聲場組織

　　主揚聲器分3組布置在舞臺口上方和臺口兩側。其中上有6只美國EV公司生產的HP系列號角揚聲器，2只HP940向宴會廳前區供聲，2只HP640向中區供聲，2只HP420向后區供聲，用這6只高效率號角揚聲器基本可以覆蓋全場，提供較高的語言清晰度。為了保證全音域的聲音均衡，又加了2只ALTEC LANSING公司生產的816B型低音箱，由這些號角和低音箱共同組成了三聲道擴聲系統的中央聲道。

　　左右兩個聲道的音箱組成是相同的，即每個聲道由2只EV Xarry系列Xi-2153全頻音箱和1只Xi-2181超低音箱組成。這兩款音箱是EV公司的頂級產品，其中Xi-2153的頻響寬度為40-20000I--Iz，低／中／高三頻段長時間的功率容量分別是1200／300／75W，靈敏度分別是98．5／107／1 12dB。Xi-2181為雙18寸超低音箱，低頻下限為32Hz，功率容量達2400W。它與2只Xi-2153全頻音箱組成的左右聲道音箱系統為寬頻帶高聲級的音樂擴聲提供了強有力的支持。

　　為了確保宴會廳前區貴賓席的聽聞條件，舞臺口增加了2只ALTEC LANSINGDTS-94型。

　　同軸音箱，并在舞臺內設置了3只TDS200型音箱，專門向在主席臺就座的貴賓供聲。

　　在舉行文藝演出時，舞臺上有4只EV FM-1502ER．型返送音箱專門為演員供聲。

　　上面提到，當舉辦研討會時，傳聲器的位置不是固定在舞臺上，而是多只傳聲器分散布置在宴會廳中間區域的會議桌上，這時只靠上述集中式擴聲系統向全場供聲，就勢必面臨一個聲反饋的問題。為此，我們在大廳兩側的回廊上布置了8只EV-28BLK型可變強度全頻音箱，有效覆蓋了大廳主會場區。

　　回廊下部由于柱子阻擋還可能形成聲音的音影區，為提供直達聲，布置了20只ALTECLANSING 309-8T型同軸吸頂音箱，同時作背景音樂用。

　　上述眾多規格不同性能各異的號角揚聲器和音箱組成了一個較為完整的供聲系統，可以滿足各種形式的活動需要，而從外觀看，三個聲道的主揚聲器和回廊上的全頻音箱全部暗藏在裝修面的花格子背后，絲毫沒有影響古典建筑的觀瞻。

2．2調音臺

　　調音臺是擴聲系統的心臟，所有信號的輸入和輸出、信號電平的調節和分配都由它來完成。本工程選用英國產DDA CS8型32路調音臺，為提高可靠性而帶備份電源。這是一款用于劇場擴聲的優質調音臺。該調音臺包括4路立體聲輸入，8編組輸出，6矩陣輸出，這些輸出均可以分配到3路主輸出中，這3路主輸出與揚聲器系統中的左中右3路相連，構成了聲場的獨具特色的空間成像系統(Spatial Image SystemtmTM)。

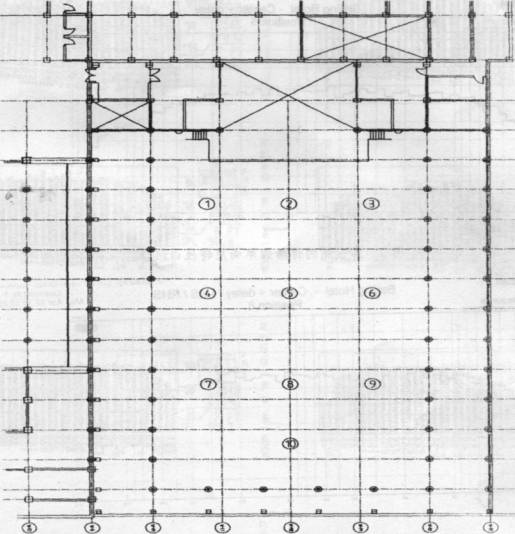

圖1北京飯店宴會廳平面和聲學測點布置圖

2．3信號處理設備

　　信號處理設備包括KLARK TEKNIK 9848型數字音頻處理器、ALTEC LANSING 1431A型均衡器、ALTEC LANSING 1631A型分頻器、SABINE SDAl02型延時器和DYNACORD　DRP型效果器等多種設備。其中9848型數字音頻處理器具有強大的信號處理功能，它有4路輸入8路輸出，每路輸入有8段房間參量均衡和1000ms的延時以及增益和壓縮控制；每路輸出都有可變組合的高低通濾波器、分頻器、6段參量均衡器、300ms延時、增益控制、啞音、限幅以及相位校正等，集如此完善的功能于一臺小小的設備之中，這在模擬技術是不可想象的。有了上述這些設備的幫助，才有可能將上述數十只各種參數和位置不同的揚聲器統調到一個和諧完美的聲場中去。在調試工作中，香港EVE公司的梁任先生付出了辛勤的勞動。

　　測量是按照闔標<廳堂擴聲特性測量方法>(GB49S985)進行的，擴聲調音臺輸入0dB粉紅噪聲信號，增益調整至大廳。

2．4功放

　　本工程共用25臺雙聲道功放，大部分為EVCPS系列，少數為ALTEC LANSING產品，每通道的連續標稱輸出功率從300W到1200W不等，這些產品的可靠性很高，失真度很低。

2．5傳聲器

　　擴聲系統中除32路調音臺之外又增加了一臺ALTEC LANSING 1684A型自動調音臺，另加4個1681A型輸入模塊，共計8路輸入。自動調音臺主要用于討論會，將傳聲器置于發言者面前，不講話時系統處于關閉狀態，講話時音量超過設定的閾值時系統自動開啟，信號送入擴聲系統進行正常擴聲，該設備的優點主要有兩條，第一是用比較低的成本擴展調音臺輸入通道數量，第二是自動開關傳聲器減少了討論會時常開傳聲器的數量，從而降低聲反饋。

　　傳聲器包括有線傳聲器、無線手持式傳聲器和領夾式傳聲器，主要是EV、ALTECLANSINGE和VEGA等國際著名品牌的產品。

2．6聲源設備

　　聲源設備包括TASCAM公司的122MKIII型錄音卡座、DA-20DAT型數字錄音機、MD--301型MD錄音機、CD401MKII型激光唱機和PIONEER 909型DVD播放機。

2．7系統指標

　　擴聲系統經過精心設計、精心施工和精心調試之后，達到了相當好的工作狀態，現將測試曲線和技術指標附后。

　　廳中測點位置SPL=85-90 dB，F(xiàn)FT分析儀設于連續取樣狀態，無加權，快速檢測。1／6倍頻程窄帶顯示。

圖4和圖5是用室、圖書室等等進行改造。往往層高很矮，就是新建項目，多功能廳的層高也不會像劇場、禮堂那樣符合燈光高度的要求。給燈光設計者帶來很大困難，而且大部分多功能廳的面光采取老的做法，也就是一根桿掛幾個燈，懸在大廳之中，如圖所示：

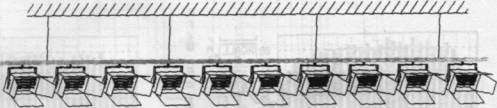

圖6多功能廳面光燈桿掛做法示意圖

　　聲頻分析儀按1／3倍頻帶在聲場里對10個測量逐一測量所得出的傳輸頻率特性。

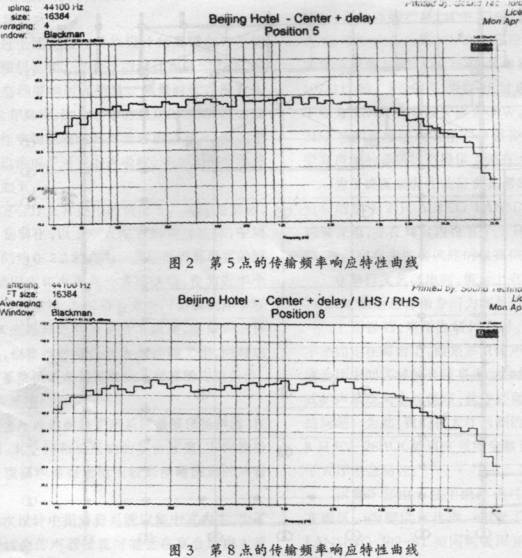

　　從以上12幅寬廣平坦的傳輸頻率特性曲線可以看出，整個大廳里的聲場相當一致，沒有明顯的幅度畸變，這對于提高擴聲系統的保真度和改善傳聲增益是十分有利的。同時，我們還按照我國廣電部標準<廳堂擴聲系統聲學特性指標》(GⅥ25-89)對擴聲系統進行了測量，本系統所達到的技術指標如下：

最大聲壓級1 10dB(125-4000Hz)

傳輸頻率特性63-80000Hz范圍內符

合該標準中的圖2要求

傳聲增益-7dB

　　聲場不均勻度1000Hz,4dB；4000Hz,ldB上述數據完全達到了該標準中所規定的語言和音樂兼用擴聲系統一級指標。也就是說該系統能夠很好地滿足會議和文藝演出的需要。

3　多功能廳專業燈光設計

3．1主席臺(舞臺)面光

　　多功能廳專業燈光的設計是指主席臺的燈光設計。多功能廳的主席臺(舞臺)與正規劇場、禮堂的舞臺相比要小的多。而且形式也多種多樣，有敞開式、移動式等。多功能廳大部分為改建項目，利用原有舊的房間如：倉庫、儲藏室、會議這種做法使用是可以的，但與整體多功能廳的裝飾極不協調。同時給維護人員也帶來極大的不便，那么如何解決這個問題呢?在實際工程中我們采用了面光翻板升降機構，平常不使用時全部機構及燈具隱藏在吊頂中，當使用時，面光翻板升降機構徐徐降下，到達工作位置時自動停止。實踐證明，此機構的效果極佳，解決了維護方便、美觀、大方的要求。我們在國家審計署600m2多功能廳、北京長途電話局電視電話會議中心等工程中軍采用了此種做法，甲方十分滿意，達到了設計要求。具體介紹如下：

(1)工作原理

　　面光翻轉機械主要是通過專用控制箱來控制減速機，減速機繩輪纏繞鋼絲繩、通過滑輪組支撐點拉動翻板吊桿的上端作其升降運動，為了保證翻轉板的定位精度，因此，本結構設置了一套導輪機構，翻板吊桿在導向輪之間進行運動，使翻板具有一定的剛度。翻板吊桿的下端通過翻板合頁連接翻轉板。面光燈安裝在活動翻轉板上。使用面光燈時，活動翻板下降至工作位置后通過燈具的重心使翻轉板進行45度角翻轉。面光燈隨翻轉板翻轉45度角使燈光照射于舞臺上。

　　不使用面光燈時，通過控制箱使翻轉板翻轉至與裝修吊頂平行，然后活動翻板上升到整體吊頂位置。為在升至吊頂時與其整體吊頂平整一致，本機構在合頁的一端設置一個支撐釘進行翻轉定位，確保定位的準確性。

(2)面光翻轉機械主要由以下部分組成

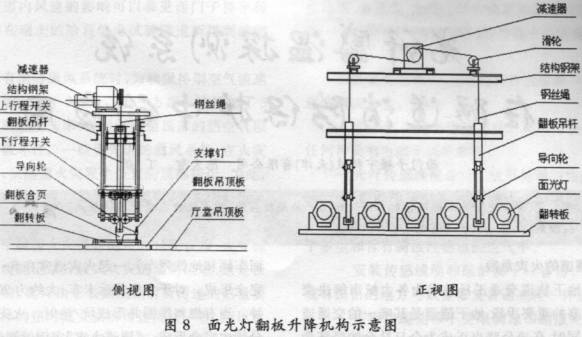

1．減速器；2．結構鋼架；3．上行程開關；4．翻板吊桿；5．下行程開關；6．導向輪；7．翻板合頁；8．翻轉板；9．鋼絲繩；10．控制箱。

(3)國家審計署600m2多功能廳工程圖例

3．2主席臺(舞臺)頂光

　　多功能廳主席臺(舞臺)頂光是指舞臺上方的燈光，頂光的安裝方式可以采用固定安裝或電動升降安裝，二種方式在多功能廳均可采用。由于多功能廳主席臺(舞臺)頂部的標高與多功能廳大廳的標高基本一致，一般均在3m~5m之間，因此，頂光光源的選擇十分重要。過去采用的熱光源較多，雖然色溫與顯色指數符合攝像機攝錄像的要求，但主席臺(舞臺)上的使用者感到灼熱，空調系數再高也很難排除熱量。因此我們在工程中把多功能廳主席臺(舞臺)燈光變成兩個部分，一部分為會議照明系統，另一部分為演出燈光照明系統。會議照明采用三基色冷光源，此光源的色溫均符合要求，照度為8001x以上，而且徹底解決了由于層高不夠所發出的熱量問題。演出燈光照明系統，我們采用冷、熱光源兼用。當

　　會議用光時，熱光源不開，當演出時，冷、熱光源部打亮，同時可以調光，完全滿足演出的需求。

　　以上是我們在設計多功能廳燈光方案時所遇到的一些實際問題與解決辦法。
