1 引言

高亮度和超高亮度LED的發展引發了照明工業的一場革命。半導體光源以其高可靠性和高效率在許多場合已替代了白熾燈泡。LED的許多應用要求離線電源驅動，提供恒定DC輸出電流、低DC輸出電壓和單位功率因數(即輸入功率因數等于1或接近于1)。傳統的解決方案是采用回掃找變換器拓撲結構，但該方案需要電源變壓器。

Supertex公司推出的固定頻率PWM控制器HV9931提供了簡單無變壓器電流源變換器解決方案。HV9931利用單級PFC降壓一升壓 (buck-boost)和降壓(buck)拓撲控制LED燈，無需電源變壓器，可從85～264Vac的通用輸入驅動LED燈，并獲得單位功率因數和高降壓比。HV9931非常適合于需要功率因數校正(PFC)和低輸入電流總諧波失真(THD)的LED照明應用，例如交通信號、路燈、裝飾照明、建筑照明和離線LED燈等。

2 引腳功能及主要特點

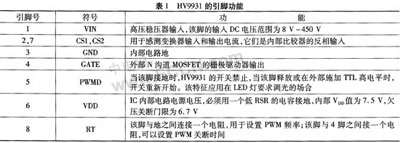

HV993l采用8引腳SOIC和DIP封裝，引腳排列如圖1所示。引腳功能如表1所列。

HV9931的主要特點如下：

●利用一個單級PFC降升壓一降壓拓撲驅動和控制LED燈；

●恒定輸出電流；

●較大的降壓比；

●獲得單位功率因數和低輸入電流諧波失真；

●固定頻率或固定關斷時間操作；

●內置450V的線性穩壓器；

●輸入和輸出電流感測，輸入電流限制；

●可實現PWM和相位調光及模擬調光。

3 功能與工作原理

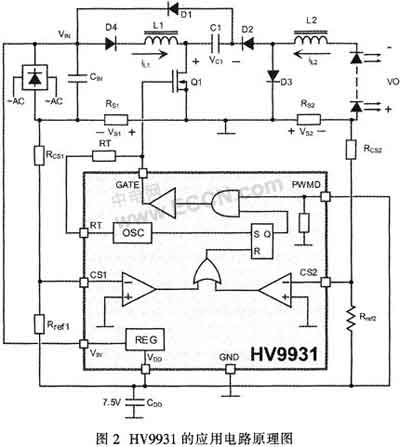

基于HV9931的離線PFC LED驅動器電路工作原理如圖2所示。
