摘要： 本文介紹了一種基于Cypress的EZ-Color控制器和無代碼嵌入式設計軟件PSoC express實現高亮LED照明混色方案。該方案相比以前的方案除了具有集成度高，成本低，靈活性好，前所未有的易用性特點之外，還能有效地解決低頻閃爍和電磁干擾問題。

　　關鍵詞： EZ-Color控制器;混色;PrISM 技術;PSoC express

　　引言

　　隨著半導體照明行業日異更新的步伐，具有壽命長，能耗低，應用靈活，環保無害等眾多優點的高亮LED正在孕育一場新的產業革命—照明革命，使我們的生活與工作環境魅力四射，絢麗多彩。不過，由于LED本身屬于半導體器件的特性，使得LED照明設計時需面臨兩大挑戰——同種顏色的LED具有多種型號規格以及LED的性能隨溫度而降低的特性。這就要求照明工程師在進行LED照明混色設計時，必須做LED型號規格和溫度補償的考慮。LED型號規格和溫度補償算法設計不但算法復雜，而且還要求照明工程師有比較專業的色彩學理論知識。這使得很多照明設計工程師在設計生產時采用指定型號規格的LED的方法來回避復雜的LED型號規格補償算法設計。但是這會給整個系統帶來成本的增加，因為LED供應商通常會多收10%的指定費。為了幫助廣大的照明設計工程師解決LED混色設計的挑戰，本文介紹了一種基于賽普拉斯的EZ-Color控制器不需要指定LED型號規格，而且能快速簡單完成一個性能優良的高亮LED照明混色設計方案。

　　EZ-Color控制器

　　EZ-Color控制器是Cypress生產的專門針對高亮LED照明混色應用的可編程片上系統芯片。它主要由8位微處理器，可編程模擬模塊和數字模塊，外加硬件乘法累加器，I2C，Flash, SRAM等周邊外圍模塊組成，如圖1所示。

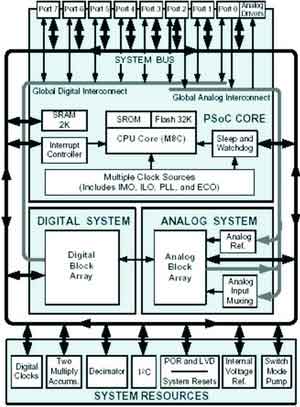

圖1 EZ-Color控制器的功能框圖
