在火災事故發生時, 如何切斷有關部位的非消防電源, 接通火災應急照明燈和疏散指示標志燈, 為人員疏散和滅火撲救工作發揮應有作用, 是建筑防火電氣設計和火災自動報警系統設計工作值得注意的一個要點。筆者就此談一下在大、中型高層建筑的消防控制室設計中應注意的一些問題。

按照現行的國家標準《高層民用建筑設計防火規范》(GB50045- 95) 要求, 屬于消防用電設備的火災應急照明燈和疏散指示標志燈應采用專用的供電回路。當發生火災, 切斷非消防用電時, 該回路應仍能保證其供用電。又據國家標準《火災自動報警系統設計規范》(GB50116- 98) 中的消防控制室和消防聯動控制第 6.3.1.8 條規定:“消防控制室在確認火災后, 應能切斷有關部位的非消防電源, 并接通警報裝置及火災應急照明燈和疏散標志燈”。關于這一個規定, 在相對應的條文說明中解釋: 應急照明、疏散標志燈是火災時人員疏散必備的設備。為了撲救火災切斷非消防電源是必要的,但應該控制在一定范圍之內。有關部位是指著火的防火分區或樓層。切斷方式可以人工切斷,也可以自動切斷。切斷順序應考慮按樓層或防火分區的范圍逐個實施, 以減少斷電帶來的不必要的驚慌。在此就“切斷方式可以人工切斷,也可以自動切斷”這兩種方式進行討論。

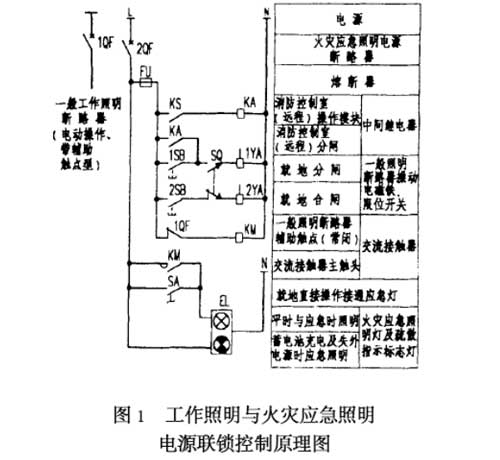

圖 1 為某一樓層的一般工作照明與火災應急照明電源聯鎖控制的原理圖。

圖 1 中, 一般工作照明的電源開關采用電磁操動, 如帶有輔助觸點的斷路器 1Q F。當消防控制室確認火災后, 切斷一般工作照明電源,有序地遠程遙控控制模塊 KS, KS 常開觸點閉合, 接通中間斷電器 KA。其常開觸點閉合而接通一般工作照明電源斷路器 1Q F 的操動分閘電磁鐵1YA , 將斷路器 1Q F 分斷。1Q F 常閉觸點復位而又起動交流接觸器 KM , 最終接通火災應急照明燈和疏散指示標志燈 EL , 實現消防控制室自動切斷方式的遙控功能。如果采用人工切斷方式, 則在火災發生后依照消防控制室的指令(可以是消防廣播、消防電話或者其他指令方式) , 值班電工到著火的防火分區或樓層, 分斷其一般工作照明的斷路器 1Q F。按動 1SB 按鈕, 接通1Q F 的操動分閘電磁鐵1YA ,將斷路器1Q F 分斷, 原理同上, 最終接通火災應急照明燈和疏散指示標志燈 EL。據圖 1, 也可以就地操作轉換開關 SA , 直接接通火災應急照明燈和疏散指示標志燈 EL。當應急照明燈和疏散指示標志燈有蓄電池作備用電源時, 失去外電源仍可繼續為應急照明燈和疏散指示標志燈 EL 供電。由此可見該圖的接線滿足規范要求并能可靠地發揮應急照明和疏散指示標志的功能作用。在具體的工程項目設計中, 根據工程的不同特點還可以采用其他種類的接線方式, 但必須要能達到規范要求的功能效果。

根據一般情況, 通常各樓層不一定有專職值班人員看管本樓層或本防火分區的小配電間的電器開關設備。即使有值班人員, 由于火災事故初發時出現的情況復雜多變, 特別在公共場所又難免會發生一些慌亂的現象, 因此, 就有可能顧及不上本層或本防火分區的各種用電源的分、合閘問題。而且由消防控制室通過消防廣播和電話聯系值班電工趕到火災現場分、合非消防電源
和火災應急照明電源也是困難的。若在高層建筑的總變配電所的低壓配電室直接將相關聯的樓層的非消防電源切斷, 這樣勢必將不該斷電的其他樓層也斷開, 有悖規范要求, 且可能造成現場的混亂。如果消防控制室也能遠程(遙控) 控制各個樓層或防火分區的非消防電源和火災應急照明電源, 在確認火災發生后, 便可更有序地分、合非消防電源和火災應急照明電源。這樣的設計
具有就地和遠程(遙控) 控制的功能, 更能滿足和體現規范的要求。

《民用建筑電氣設計規范》(JGJ/T 16-92) 關于消防聯動控制的第 24.6.1.3 規定:“容易造成混亂和帶來嚴重后果的被控對象(如電梯、非消防電源及警報等) 應由消防控制室集中管理”。該條規定的中心思想是指不能一遇初期火災或報警,就立即自動將電梯降落和自動斷開非消防電源或電梯電源等, 若操作不慎則會使整棟大樓的秩序混亂。因此各種非消防電源和電梯降落等只能通過消防控制室遙控或用火警電話通知相關配電室或電梯機房手動控制(設有電腦控制的樓宇自動化管理系統除外)。筆者在設計和監理工作中遇到不少高層建筑的消防電氣設計、消防控制欠缺遠程控制(遙控) 非消防電源和接通火災應急照明電源的功能, 不符合消防技術標準規范要求。究其原因一是對規范的理解差異; 二是高層建筑的電氣設計工作量大, 內容多, 且比較復
雜, 易出現“顧此失彼”的問題。特別是電氣專業設計的人員一般較其他專業少, 消防電氣子項目沒有專一的設計人員, 加上設計管理工作的疏漏,在消防電氣設計中就更易出現這樣或那樣的缺陷了。為確保消防設施專項工程設計質量, 目前國家實施“全國消防設計專項設計人員消防專業考試合格證書”制度, 消防電氣設計人員必須獲取該合格證書才有消防專業設計工作的資格。這一措施將會激勵廣大設計人員鉆研技術業務, 提高設計水平和設計質量。

以上是關于切斷非消防電源, 接通火災間急照明燈和疏散標志燈的設計問題的個人觀點, 僅供同行探討。
