1 引言

自1968年利用氮摻雜工藝使GaAsP紅色發光二極管(LED)的發光效率達到1lm/W以來,LED的研究得到迅速發展。1985年,采用液相外延法,使得AlGaAsLED的發光強度首次突破1cd[1]。20世紀90年代初對于InGaAlP四元系材料的研究,不僅大大提高了LED的效率,還將高亮度LED的光譜從紅光擴展到黃光和黃綠光[2～4]。90年代中期,Nakamura等[5,6]采用MOCVD方法成功地制備出高亮 InGaN/AlGaN雙異質結藍光LED和InGaN量子阱結構紫外LED。GaN基藍光LED的出現及其效率的迅速提高,使LED得以形成三基色完備的發光體系,并使白光LED的研制成為可能。實現白光LED的技術途徑主要有兩條:一是采用紅、綠、藍三基色混合生成白光,二是通過熒光粉轉換的方法實現白光,目前以后者居多[7～11]。隨著白光LED的功率和效率的不斷提高,LED正在從指示和顯示領域向照明領域邁進,并將成為繼白熾燈、熒光燈之后的第三代照明光源。雖然大功率白光LED是當前的研究熱點,但用于照明還存在發光效率不夠高,空間色度均勻性較差,以及成本高等問題。此外,雖然LED是公認的高可靠性半導體產品,但是關于大功率發光二極管的壽命測試數據的報道仍顯不足。本文研究了熒光粉轉換GaN基大功率白光LED的光輸出隨時間的衰減特性,并對老化過程中LED的失效情況進行了初步分析。另外,為了避免熒光粉對LED光輸出衰減特性的影響,對大功率藍光LED進行了老化試驗,分析了大功率藍光LED的失效機理。

2　實驗

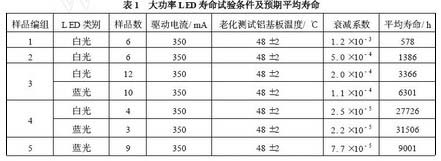

采用熒光粉轉換實現白光的方法,以峰值波長為450～470nm的GaN基LED發射的藍光為基礎光源,其中一部分藍光透過熒光粉發射出來,另一部分激發熒光粉,使熒光粉發出峰值為560～580nm的黃綠色光,透出的藍光與熒光粉發出的黃綠色光組成白光。采用不同廠家制造的商用GaN基大功率藍色發光芯片分別制備了四組大功率白光LED,用自己設計制作的老化試驗裝置對其進行了壽命試驗。為了排除熒光粉對LED光輸出衰減特性的影響,分別采用與第三、四組白光LED同批次的芯片制備了大功率藍色發光二極管。最后采用防靜電保護措施對大功率LED的壽命試驗進行了改進。表1給出了大功率LED的壽命試驗條件。大功率LED的電學和光學特性測試是通過LED專用測試系統———PMS-50紫外2可見2近紅外光譜分析系統進行的,該分析系統的光度測試準確度為一級,色溫誤差為±0.3%。

3　結果與討論

3.1 大功率LED的光輸出衰減特性

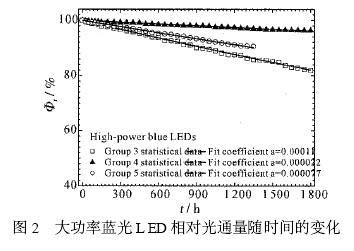

圖1和圖2分別給出了大功率白光和藍光LED的相對光輸出隨時間的衰減曲線,每組LED采用的是同一廠家的同一批次芯片。其中第2、3組同時包括白光和藍光LED,第5組藍光LED采用了防靜電保護措施。所有LED的光通量都用開始老化時的初始值進行了歸一化。對于每組試樣,圖中所示衰減趨勢表示的是該組試樣測量值的平均結果。對于大功率LED的相對光輸出隨時間的變化,一般的趨勢是其光輸出在開始的一段時間內衰減較快,在隨后的一段時間內衰減較慢,但在即將耗盡或發生災變性失效階段,其光輸出又急劇衰減。在前兩個階段,LED的光輸出隨時間的衰減曲線可近似為如下的指數形式[12]:

y=exp(-at)(1)
